GX-10

产品介绍：

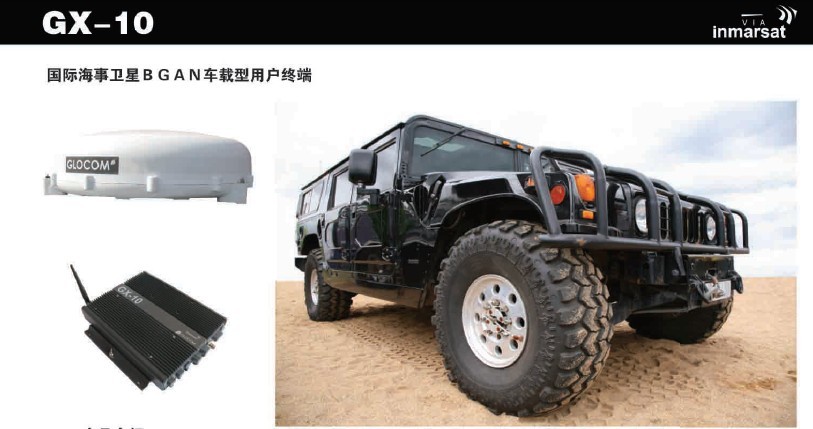

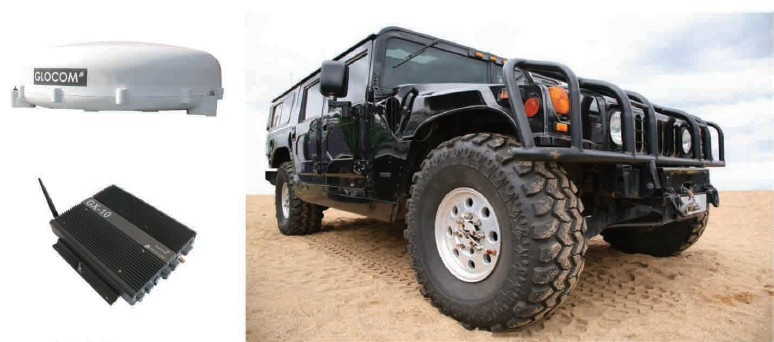

       美国GLocom公司的GX-10是一种国际海事卫星BGAN（宽带全球区域网络）第10类型的车载型卫星用户终端。其设计支持多种宽带全球区域网络服务，其中包括IP数据包（在共享信道下，带宽高达432K比特每秒，专线信道32，64，128和256K比特每秒），综合业务数字网（ISDN UDI）64K比特每秒，3.1KHz音频用于传真和加密语音服务，低费率的AMBE电话电路交换的语音服务。GX-10可在车辆的运行状态下工作于第四代国际海事卫星系统。GX-10由两个模块组成：ODU（室外单元），IDU（室内单元）及链接的同轴电缆。在室外单元采用了螺旋天线，2轴稳定，一个GPS接收器和一个前端射频单元（RFU）。室内单元（IDU）中包含一个增强型第10类型的核心模块，晶体振荡器适用于车辆冲击/振动环境，宽范围（11至32伏）的直流电源模块，接口模块及一个抗震底盘和安置在桌面或机架支架（盘）。GX-10天线的外形为一个全封闭的圆柱体。圆顶高约15厘米，直径49厘米。

典型应用

·IP分组数据，互联网接入，电子邮件，文件传输，服务器/数据库，和VOIP

·ISDN的语音，传真和数据（UDI）

·PSTN的电话语音

·通过IP压缩视频流（高达256kbps）

·短信业务（SMS）(达160字符)

·高品质音频（3.1khz综合业务数字网）

·加密语音和数据

典型用户

·国家，省，市，县政府应急指挥中心

·地震，洪水与森林火灾赈灾移动指挥中心

·军事移动操作系统（例如C3R2）

·环境气象监测应急指挥中心

·边境巡逻

·旅途远程医疗

·国家安全与消防移动指挥中心

·国家电力与通讯应急指挥中心

·移动电台与电视台

·油田地质勘查与远地考察

·长途旅客列车

·装甲车辆

GX-10产品特性

·工业级晶体振荡器，具有G级-灵敏度（0.7ppb）适用于复杂的地形和道路条件。

·内置的无线局域网，适用于多台工作站

·最大天线和操作者之间的安全距离（可达500英尺），适用于战场定点应用，

·多语言人机接口无线PDA访问内置的互联网服务器。

技术参数：

物理特性

室外单元（ODU）

·外壳：圆拱状玻璃纤纬

·尺寸：494mm（直径）×150mm（高）

·重量：6kg

·安装：磁盘或螺栓

·防水尘保护等级：IP55

·组成部件：

-          天线：4-组螺旋单元

-          射频单元：功率放大器，双工器，低噪声放大器

-          稳定平衡器：天线控制单元的2-轴设计，用于自动卫星跟踪

-          12-路GPS接收器

-          连接 IDU电缆：RG-223同轴电缆（5米标准配置），TNC连接头（凸型）

室内单元（IDU）

·外壳：铝合金

·尺寸：44×210×260mm（H×W×D）

·重量：2.4kg

·安装：带有安装支架的螺栓安装

·防水尘保护等级：IP54

·组成部件：

-          核心模块：BGAN第10类调制解调器

-          接口和电源模块

-          SIM卡

-          无线局域网天线

操作特性

·电源：        直流输入（10.8to 31.2V）/120瓦，（汽车供电12V或24V）

·发射频率：    1626.5-1660.5MHz

·接收频率：    1525.0-1559.0MHz

·天线射频功率：8～18dBWEIRP

·接收G/T：    >-12.5dB/K

环境特性

·操作温度：    -25º to+55ºC

·湿度：        95% at 40ºC

·沉降：        100mm/hr

·风速：        200km/hr

·结冰：        25mm（极限值）

·震动特性：    随机震动：1.05gRMS每3个震动轴

                振幅：5-20Hz：0.02g2/Hz,20-150Hz：-3dB/八度

·震动极限值： 随机震动：1.7gRMS每3震动轴/2小时

               振幅：5-20Hz：0.05g2/Hz,20-150Hz：-3dB/八度

·车辆运动参数：

   ·抖动：    20g/11ms半正旋波抖动

   ·最高速度：110km/hr（车辆） 200km/hr（列车）

   ·旋转率： 40º/s

外部接口

接口类型	标准	链接类型	业务类型
ISDN	Euro-ISDN S/T interface(ISO/IEC 8877:1992,ITU-T Recommendation I.430)	RJ-45	-64kbps UDI -3.1kHz -HQ Speech
Ethernet	ISO/IEC 8877:1992,IEEE Std 802.3 1998 ed	RJ-45	-IP Packet Data
USB	Version 1.1 or later	Type-B Connector	-IP Packet Data
Voice	2-wire Analog	RJ-11	-4 kbps AMBE voice -ISDN 3.1KHz audio fax
Wireless LAN	IEEE 802.11b		-IP Packet Data
SIM CARD Slot	ISO/IEC 7810:2003 ID-000	Removable Simcard Tray	-Universal Subscriber Identity Module



标配选件：

GX-10标准配置

·室外单元（ODU）        （1）

·室内单元（IDU）         （1）

·ODU/IDU同轴电缆5米    （1）

·ODU磁性安装盘          （1）

·操作手册CD             （1）

·电源线5米              （1）

GX-10可选部件

·IDU/ODU同轴电缆（LMR-600 92米）

·无线局域网PDA
