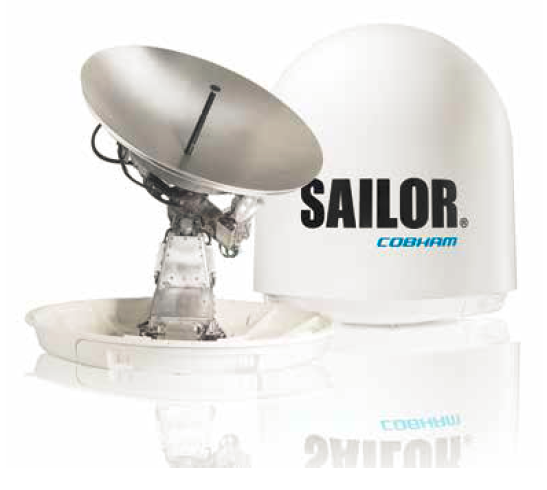

Sailor 100 GX 是先进的、3轴稳定的1米Ka波段天线系统,设计用于inmarsat全球Global Xpress卫星网络。SAILOR 100 GX是从Sailor 900 VSAT天线系统直接发展来的,通过创新设计开创了新的行业标准,稳定可靠、安装快速简便、容易使用。
Sailor 100 GX具有先进的跟踪接收器技术,能够在不到1秒的时间里判定正确的卫星。这个独特的功能,经过Sailor FBB系统的基准测试和认证,确保设备启动时快速获取卫星,以及临时堵塞、天气不好、信号较弱时再次获取卫星。
Sailor 100 GX 是先进的、3轴稳定的1米Ka波段天线系统,设计用于inmarsat全球Global Xpress卫星网络。SAILOR 100 GX是从Sailor 900 VSAT天线系统直接发展来的,通过创新设计开创了新的行业标准,稳定可靠、安装快速简便、容易使用。
Sailor 100 GX具有先进的跟踪接收器技术,能够在不到1秒的时间里判定正确的卫星。这个独特的功能,经过Sailor FBB系统的基准测试和认证,确保设备启动时快速获取卫星,以及临时堵塞、天气不好、信号较弱时再次获取卫星。
Sailor 100 GX 是先进的、3轴稳定的1米Ka波段天线系统,设计用于inmarsat全球Global Xpress卫星网络。SAILOR 100 GX是从Sailor 900 VSAT天线系统直接发展来的,通过创新设计开创了新的行业标准,稳定可靠、安装快速简便、容易使用。
Sailor 100 GX具有先进的跟踪接收器技术,能够在不到1秒的时间里判定正确的卫星。这个独特的功能,经过Sailor FBB系统的基准测试和认证,确保设备启动时快速获取卫星,以及临时堵塞、天气不好、信号较弱时再次获取卫星。
Sailor 100 GX设计紧凑,重量轻。天线和主机之间只由一根线缆连接,即可实现射频、电源和数据传输。先进的功能,如自动方位校准(船旗)和自动电缆校准,明显缩短了安装时间。独特的Global Xpress一键调试功能,使得Sailor 100 GX非常容易部署。
Sailor 100 GX 稳定可靠地接入到Inmarsat Global Xpress全球高通量卫星业务,享受宽带业务所提供的商业应用、船舶管理和船员福利等。
为了给系统集成商提供最好的支持,符合我们世界级的客户服务,Sailor 100 GX提供多种远程接入和远程诊断,包括:每月统计记录、SNMP陷阱、系统记录功能。这些远程维护均由Cobham公司世界范围的船上服务中心网络提供支持。
SAILOR 100 GX采用SAILOR GX调制解调器单元(GMU),与SAILOR 500/250配合使用,构成了Inmarsat Fleet Xpress业务。系统设计和测试符合最高的海事冲击和震动的要求IEC EN 60721,确保稳定可靠的服务和最长的海上使用寿命。
系统技术参数:
• 频带: Ka波段(Inmarsat GX);
• 反射器尺寸:103 厘米;
• 认证:符合CE(Maritime)、ETSI、FCC;
• 系统电源范围:20~32V DC(ADU+ACU), 90~264V AC(GMU);
• 整体系统功耗:峰值410W , 典型 200W ;
• 振动(运行):正弦: EN60945 (8.7.2), DNV A, MIL-STD-167-1 (5.1.3.3.5).
随机: 海事;
• 振动(生存):正弦: EN60945 (8.7.2) dwell, MIL-STD-167-1 (5.1.3.3.5) dwell.
EN60721-3-6 6M3 ;
• 震动:MIL-STD-810F 516.5 (Proc.II);
• 温度:操作 -25℃ ~ 55℃ ,存储 -40℃~ 85℃ ;
• 频率范围:接收 19.2~ 20.2 GHz ,发射 29.0~30.0 GHz;
• 天线线缆:一根50欧姆的ACU到ADU的电缆,用于发射、接收和供电;
• 天线接头:
ADU:母N型接头 (50 Ω);
ACU:母N型接头 (50 Ω);
• 甲板上单元 (ADU)
天线类型,基座:集成GPS的3轴稳定跟踪天线;
天线类型,反射系统:反射器/子反射器,环焦型;
发射增益: 47.5 dBi typ. @ 29.5 GHz (不含天线罩);
接收增益: 44.0 dBi typ. @ 19.7 GHz (不含天线罩);
系统G/T: 20.1 dB/K typ. @ 19.7 GHz(在仰角≥10°,可看见天空时)(包括天线罩);
BUC输出功率:5 W GX BUC;
EIRP: ≥53.5 dBW (包含天线罩),最大 36.0 dBW/40KHz;
LNB: GX Ka 单波段LNB;
跟踪接收器:内部“全波段/调制类型”,含电源、DVB-S2、GSC调制解调器RSSI;
极化方式: 圆形交叉极化 (Inmarsat GX,发射RHCP,接收LHCP);
仰角范围: -25°~+125°;
方位角范围:不限(转动接头);
船舶运动, 角度:滚动±30°, 倾斜±15°, 偏航±10°;
船, 转向比和加速度: 15°/S2 和 15°/S2;
ADU 运动, 线性:线性加速度,最大±2.5 g ,任何方向;
获取卫星:自动,有或无Gyro/GPS罗盘输入;
湿度:100%,冷凝;
雨/IP等级:EN60945 Exposed/ IPX6;
风:操作80 kt.,生存110 kt.;
冰,存在:25 mm/1";
太阳辐射: 1120 W/m2,MIL-STD-810F 505.4;
罗盘安全距离: 1 m/ 40",EN60945;
定期维护:无需(Tamb> 10°);
不定期维护:可通过维修孔更换所有电子元件、机电模块和传送带;
机内测试:开启电源自测、人工启动自测、连续监测模式,如错误日志;
关机:自动安全模式;
尺寸(整体):高150厘米,直径130厘米;
重量:126公斤;
• 天线控制单元(ACU):
尺寸(机架式):1U 19英寸ACU, 4.4 x 48 x 33 厘米;
重量(机架式):4.5 公斤;
接口:
1个N型接口(50Ω):用于天线射频线缆,具有线缆损耗自动补偿;
2个F型接口(75Ω):用于到调制解调器的收发;
1个以太网接口:用于调制解调器控制;
1个RS-422接口:用于调制解调器控制;
1个RS-232接口:用于调制解调器控制;
1个NMEA 0183接口(RS-422或RS-232):用于Gyro/GPS罗盘输入(将来
NMEA2000);
2个以太网用户接口;
1个以太网接口(ThraneLink、服务、设置等);
1个直流电源输入;
1个接地螺栓;
电源输入:20~32V直流, 峰值370W, 典型175W ;
调制解调器界面(控制):通用的、OpenAMIP、自定义协议;
显示:Web人机界面(MMI)、发光二极管(红色)显示、5个按钮、3个离散指标LED、通/断开关;
无辐射区域:可编程的,8个具有方位角和仰角的区域;
• GX调制解调器单元(GMU):
GMU尺寸:1U 19"机架式,4.4 x 48 x 33 cm;
重量(机架式):4.5公斤;
调制解调器类型:基于iDirect/Inmarsat GX核心模块;
接口:
2个F型接头(75欧姆):用于到ACU的收发;
1个LAN接头:用于控制和用户数据—路由通过ACU;
1个RS-422数据接口(调制解调器控制);
1个RS-232数据接口(调制解调器控制);
1个RS-232调制解调器控制接口;
1个通用的交流电源输入;
1个接地螺栓;
电源输入:90~264V交流;
调制解调器(控制):OpenAMIP、RS422和RS232;
显示:Web人机界面(MMI)、通/断开关、电源LED;
温度控制:内置风扇和加热器;
• BDU(ACU+GMU):
湿度:EN60945防护,95%(非冷凝);
IP等级:IP30;
罗盘安全距离:0.1米到EN60945。
